基于PC104＋的CAN总线分析仪

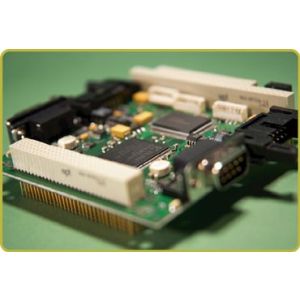

Kvaser PC104+板具有紧凑、自堆栈的特性，其灵活的 PC104+的参数，大量减少了嵌入系统开发的时间和成本。Kvaser PC104+板是一个双通道的CAN总线分析仪，板上带有高性能的微控制器。
硬件特点
完全兼容PC/104+ 工业总线规范。
Stack-through连接器。
具有16位的高性能微控制器。
通过高速DPRAM与PC机通讯。
采用瑞萨Renesas (M16C) CAN总线控制器。
支持CAN 2.0 A和2.0 B (active) 。
支持沉默模式。
驱动电路符合高速*** 11898规范，波特率可达1 Mbit/s。
带高速光耦合器的光隔离驱动器。
板上CAN总线控制器振荡频率为16 MHz 。
安装快速、简易，即插即用。
尺寸 91 x 96 mm (约 3.6 x 3.8 in.) 。
以IDC连接头或9帧DSUB连接头接入CAN总线。
适用温度：-40?C～+85?C。
软件和文档
Kvaser CANLIB SDK(Software Development Kit，软件开发包)包括了开发CAN总线分析仪软件所需要的所有资料，包括用C、 C++、C#、Delphi和Visual Basic描述的全部文档和大量的程序范例。所有的CAN总线分析仪使用一个通用的API库，适用于任何一款Kvaser CAN分析仪。
文档、软件和驱动均是免费的。升级软件会定期在我们的网站上发布（
/） 。下面的免费软件均适用于Kvaser PC/104板。
Windows 98/ME/2000/XP 和 Windows NT 4.0的32位驱动程序。
J2435应用程序接口。
RP1210A应用程序接口。
Kvaser CanKing是用于Windows系统的多功能CAN总线监测/分析软件。
应用支持
Kvaser CanKing
Warwick X-Analyser
ATI Vision
ATI Apollo
ATI CANlab
Ficosa CANica
National Instruments LabVIEW
National Instruments DIAdem
VAT 2000
Vector CANalyzer
Vector CANoe
Vector CANape
Xtm
软件平台
Windows 2000/XP/Server 2003
Windows 98/ME
Windows NT4
Linux
Venturecom RTX 5.1
产品类型
Kvaser PC104+ HS/HS (Item No. 00336-1)
双通道带10针IDC CAN连接头的CAN总线分析仪，速率5K～1Mbit/s。
Kvaser PC104+ HS/HS (Item No. 00352-1)
双通道带9针DSUB CAN连接头的CAN总线分析仪，速率5K～1Mbit/s。
智维PC104+技术参数 |
性能指标 | 属性 |
PC/104 – Plus 2.0 兼容 | 是 |
Stack-through连接器 | 是 |
PC通讯类型 | DPRAM |
CAN 控制器 | Renesas (M16C) |
板上微控制器 | 是 |
板上消息缓冲区 | 是 |
CAN 2.0 A和2.0 B (active) | 是 |
沉默模式 | 是 |
CAN通道数 | 2 |
支持高达1 Mbit/s波特率 | 是 |
电隔离 | 是 |
适用温度 | -40°C – +85°C |
即插即用 | 是 |
尺寸 | 大约91 x 96 mm (3.6 x 3.8 in.) |
CAN连接头 | IDC |
