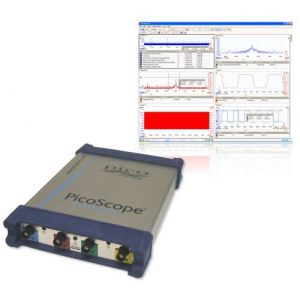

PicoScope 3425 - 4通道USB差分示波器概述

你需要测量浮地信号或者差分信号吗？
你需要测量50Hz或60Hz共模噪声存在的信号吗？
用PicoScope 3425差分示波器，你就可以直接做这些测量，不需要昂贵的差分前置放大器或探头。

大多数示波器只能测量有地极参照的信号并且只有单个信号端输入。而PicoScope 3425差分示波器有4个完全差分输入，你可以测量没有地极参照的信号。

PicoScope 3425差分示波器的共模和差分量程是400V，因此可以测量高电压和低电压信号。典型的高电源应用包括捕捉开关电源的波形，电话电缆，电动机逆变器和混合动力车辆。这种示波器的高阻抗差分输入还可以测量灵敏的放大器和用于压力，负荷和应变的电桥型传感器。

满足差分测量的一切需要

PicoScope 3425 USB差分示波器装在一个结实的存放箱内包括所有进行差分测量所需要的探头，测试线，线夹和适配器。只需安装用户友好的软件，连接示波器到电脑的USB端口，就可以用了。没有复杂的设置流程。不费力。

PicoScope 3425 USB差分示波器不局限在你的实验室或工作台使用。它小巧，轻巧的结构最理想的便携式差分示波器，同时防滑套意味著你的示波器可以垂直或者水平使用-特别适用于空间珍贵的场合。

PicoScope 3425 USB差分示波器完全匹配我们功能丰富的PicoScope 6示波器软件。多种示波和频谱观察方式，自动测量和波形缓存用于存储多个事件，所有这些都用你熟悉的Windows界面来控制。示波器测量的数据能够输出成文本，二进制或图形格式。

PicoLog数据采集软件也包括在内同时附带软件开关包（你希望把PicoScope 3425用在你自己的测量项目上）。

你可以用PicoScope 3425 USB差分示波器测量浮地电压和存在共模噪声的信号，方便和不需要昂贵的差分前置放大器或探头。的共模和差分范围为400V，***PicoScope 3425能够应用于各种测量项目，同时包含的各种附件或软件能够让你的示波器发挥效益。

如果你想要一个容易又经济实用的示波器测量浮地高电压或存在共模噪声的低电压信号，PicoScope 3425 USB差分示波器是你的选择。

注释：PicoScope 3425适应于测量分类CAT I - 用于测量不直接连接到主干网的电路。（如果你需要进行主干网的测量，我们有CAT III差分示波器探头）

PicoScope 3425 - 4通道USB差分示波器参数

示波器
带宽	5 MHz (3MHz on 100 mV range)
通道数	4
垂直分辨率	12 bits
强化垂直分辨率	16 bits
采样率（单次激发）用一个通道用两个通道用三个或四个通道	20 MS/s 10 MS/s 5 MS/s
记录长度一个通道可用, 达到100 ms/div 两个通道可用, 达到100 ms/div 三或四个通道可用, 达到100 ms/div 超过100 ms/div	512 kS/channel 256 kS/channel 128 kS/channel 2 MS/channel
波形缓存	Up to 1000 waveforms
输入阻抗	12.4 MΩ (on 100 mV to 5V ranges) 10.1 MΩ (on 10 V to 400V ranges)
输入电容	12 pF
输入类型	Differential voltage, Touch-proof BNC connectors with 4 mm GND sockets
输入耦合	Software selectable AC/DC
输入电压范围	100 mV to 400 V in 12 ranges
共模电压范围以***测量精度	30 V (on 100 mV to 5 V ranges) 400 V (on 10V to 400V ranges)
安全电压差分超过scope GND的任何输入	400 V 400 V (600 V transient)
测量分类	CAT 1
精度电压时间	±1 % 50 ppm
线性	12 bits
噪声	< 10 LSB

PC要求
最小	处理器: Pentium II processor, or equivalent 存储器: 64 MB (XP) / 512 MB (Vista) minimum 操作系统: Microsoft Windows XP SP2 or Vista (32 bit only) 端口: USB 1.1 compliant port
建议	处理器: 2 GHz Pentium IV processor, or equivalent 存储器: 256 MB (XP) / 1 GB (Vista) 操作系统: Microsoft Windows XP SP2 or Vista (32 bit only) 端口: USB 2.0 compliant port

环境
工作温度	0 °C to 40 °C ( 20 °C to 30 °C for quoted accuracy)
工作湿度	Minimum 5% RH non-condensing Maximum 80% RH non-condensing, decreasing linearly to 50% at 40 °C
存放环境温度湿度	-20 °C to +60 °C 5% to 90% RH, non-condensing
其它环境条件	Dry environments Altitudes of up to 2000 m above sea level No pollution, or only dry, non-conductive pollution

外形
尺寸	255 x 170 x 40 mm (approx 10.0 x 6.7 x 1.6 in)
重量	920 g (approx 2 lb)

一般
配套软件和硬件	PicoScope 6 and PicoLog software Software Development Kit Tough carry case 4 x screened BNC to 4 mm plug leads 4 x current clamp adaptors 2 x test probes 8 x large crocodile clips USB 2.0 cable
PC接口	USB 2.0 (USB 1.1 compatible) - cable supplied
电源	From USB port
认证	FCC, CE
